Mikroprocesorski PID regulator GAMA-3k

Mikroprocesorski PID regulator GAMA-3k

  • Tropoložajni PID regulator + 2 alarma
  • Logiranje mjerenih podataka na USB
  • Direktna / reverzna regulacija
  • Autotuning
  • Pouzdanost- Jednostavno podešavanje
  • Prikaz mjerene i zadane veličine
  • RS-485 ModBUS komunikacija
  • Isporučivo u više dimenzija (DIN standard)


Kataloški broj »

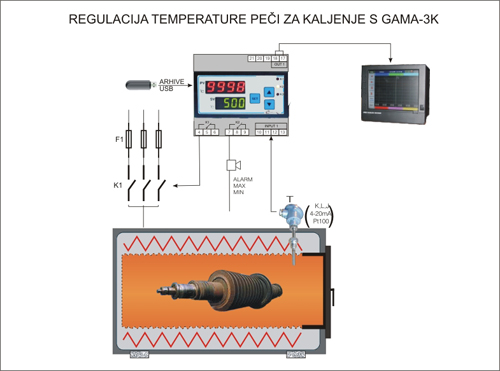

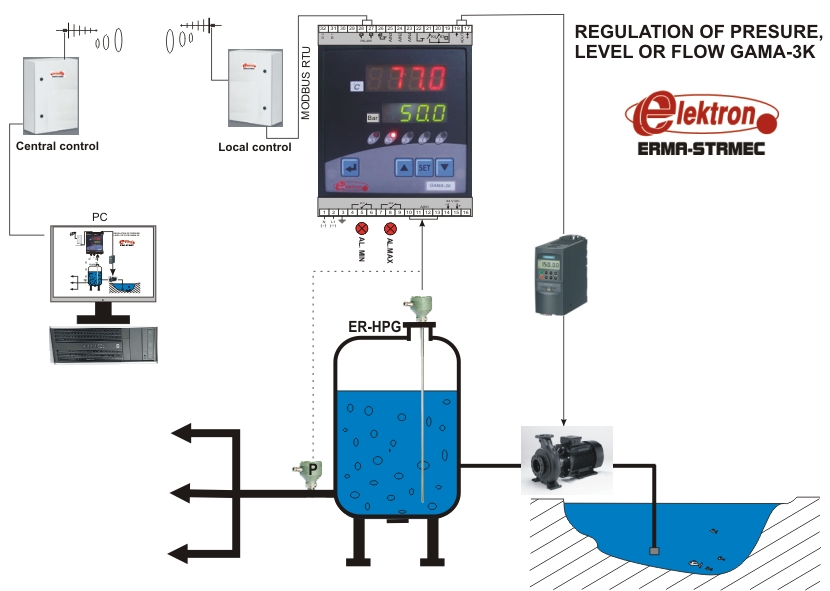

GAMA-3k je mikroprocesorski industrijski regulator s mogučnošću nadzora i upravljanja graničnih vrijednosti svih fizikalnih veličina. Područje primjene proteže se u vrlo širokom rasponu: prerada stakla, plastike, keramike, kemijska industrija, prehrambena industrija, kotlogradnja, strojogradnja, u tehnici grijanja i hlađenja, klimatizaciji te raznim drugim granama industrije.

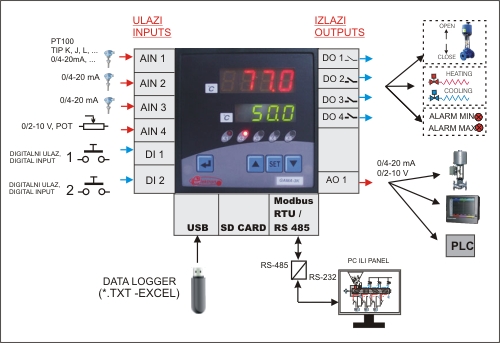

Regulator ima maximalno 4 ulaza. 1 univerzalni analogni ulaz (softverski podesiv) koji podržava sve termoparove obuhvaćene ITS-90 standardom, standardne strujne i naponske mjerne signale te Pt100 osjetilo temperature.  2 i 3 analogni ulaz strujni su ulazi 0/4 - 20 mA, a 4 analogni ulaz je za spajanje potencometra (povratna veza s ventila ili ...).


Po pitanju izlaza na raspolaganju su 2 ili 4 izlazna releja. Analogni izlaz standardni naponski ili strujni za upravljanje s kontinuiranim ventilima ili samo kao signal prema pisaču ili PLC u. Kontinuiranom izlazu mogu biti pridodijeljene mjerene veličine sa svih ulaza ili regulacijske veličine.

Prikaz je izveden s dva LED displaya po 4 digita za prikaz procesne (mjerene) vrijednosti i zadane vrijednosti. Osim procesne i zadane vrijednosti postoji mogućnost informativnog prikaza regulacijskih veličina parametara P, I, D, što nam pomaže kod podešavanje regulacije procesa. Parametriranje se vrši putem tipkovnice na prednjoj ploči uređaja.

Ovisno o potrebi i zbog jednostavnosti rukovanja uređaj ima mogućnost rada u jednom od dva moda koji ujedno i definiraju funkciju uređaja:

  • tropoložajni PID regulator (tzv. 3K regulator) s dva alarma (po izboru ili minimum, ili maksimum, ili ispad van zadanog područja)
  • dvopoložajni PID regulator (tzv. 2K regulator) s tri alarma (po izboru ili minimum, ili maksimum, ili ispad van zadanog područja)

Funkciju korisnik bira samostalno u sklopu izbornika u uređaju.


NOVO !!! : Spremanje podataka na USB stick, ili SD karticu (Data logger). Spremanje mjerenih vrijednosti sa analognih ulaza i izlaza te stanja digitalnih ulaza i izlaza na USB ili SD karticu. Podešavanje intervala spremanja.

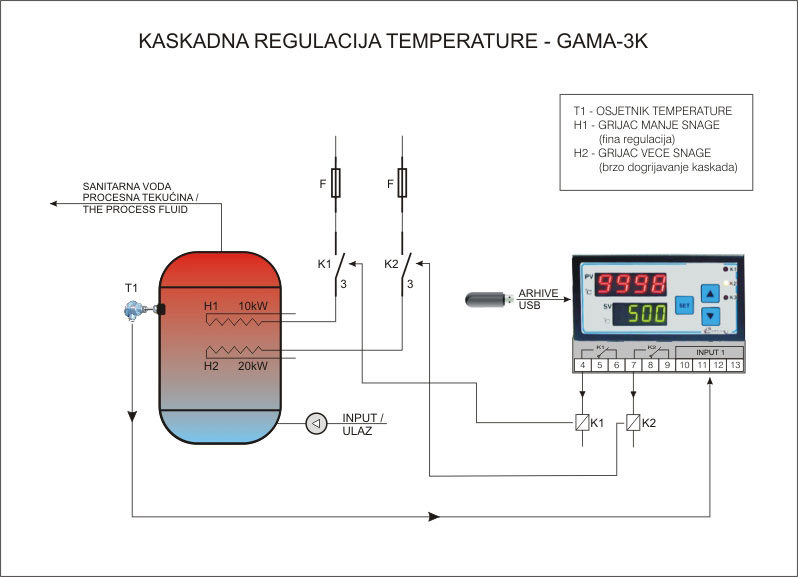

NOVO !!! : Biranje Funkcijske sheme prema kojoj uređaj radi. Biranjem pojedine sheme automatski se postavljaju parametri regulatora na odgovarajuću vrijednost. Korisnik u tom slučaju podešava samo regulacijske parametre (P, I, D, alarmi, ...).

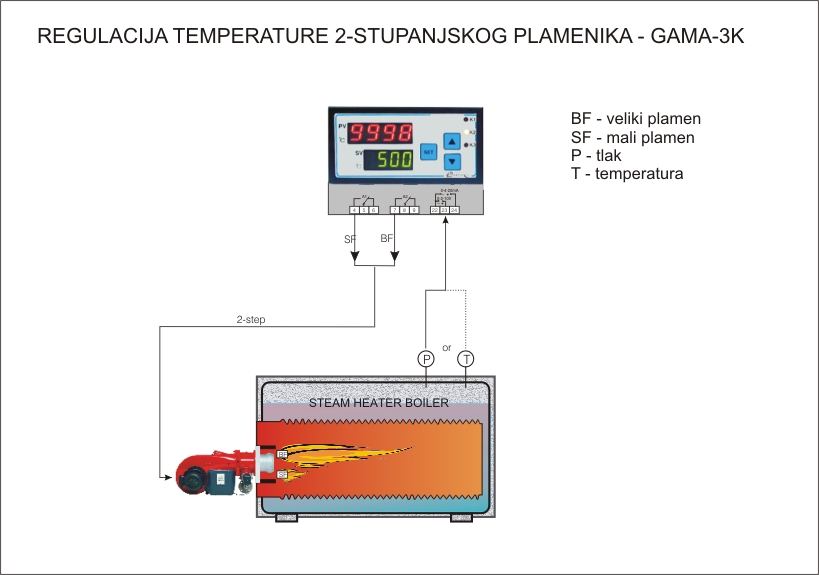

  • Plamenik dvostupanjski

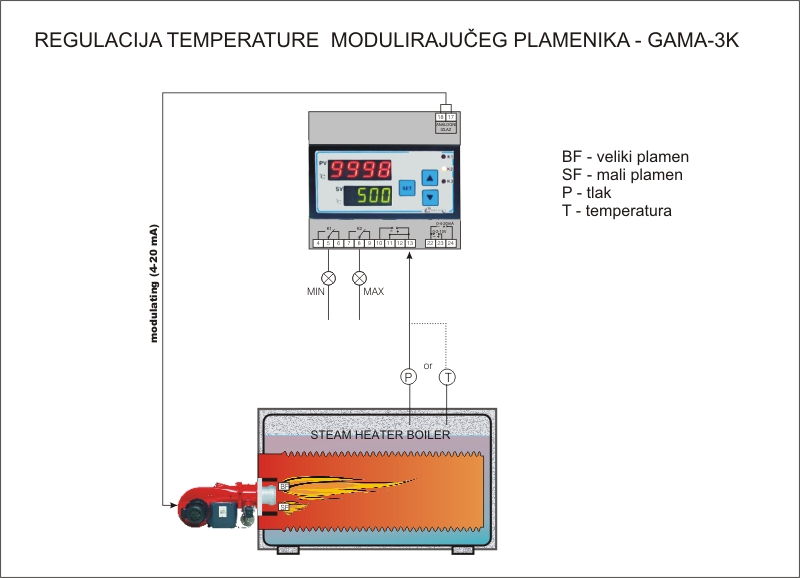

  • Plamenik modulirajući
  • Grijanje s ventilom bez povratne veze
  • Grijanje s ventilom s povratnom vezom

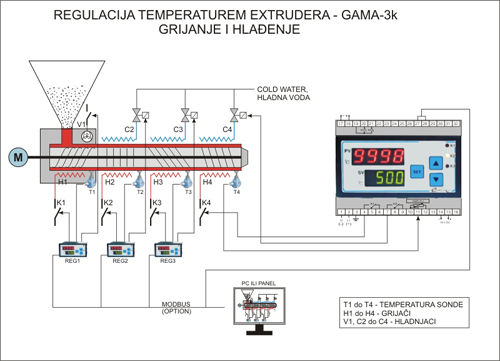

  • Grijanje- Hlađenje + Alarm MIN + Alarm MAX
  • ....











Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Tehnička dokumentacija »
Tehnička dokumentacija E0254. »
Brošura_HR »
Brošura_ENG »
APLIKACIJE / PRIBOR
Upravljanje s plamenicima »
EL.shema spajanje plamenika i regulatora Gama 3K »
Tehničke osobine
Tip GAMA-3K
Osnovna ploča Tastatura s folijom
Način ugradnje Ploča s izrezom
Kučište 96x96 mm
96x48 mm
48x96 mm
48x48 mm
72x144 mm
144x72 mm
72x72 mm
105x90 mm (na šinu)
218x184x126 mm-zidno kućište
Napajanje 230 VAC
110 VAC
24 VAC
24 VDC
Klasa 0.3 + 2 digit
Pokazivanje 13mm crveni LED pokazivač 4 digita za mjernu vrijednost
10mm zeleni LED pokazivač 4 digita za zadanu vrijednost
Ulaz Univerzalan - programski podesiv
Strujni: 0/4 -20 mA / 4-20mA / 20-0 mA / 20-4mA
Naponski: 0-10 V / 2-10 V / 0-50mV / 0-60 mV
Termoparovi: K, L, N, E, S, R, T, B, J
Otporni: Pt100/200/500/1000, Ni100/200/500/1000, Cu53, potenciometri
Ostalo : (PWM signal, frekvencija) Po posebnom zahtjevu
Izlaz 2 ili 4 releja, 250 VAC / 5 A
0-4-20 mA, 0/2-10 V, 0/1-5 A kontinuirani izlaz (opcionalno)
Regulacija Dvopoložajna/tropoložajna, relejni kontakt 5 A, 250 V
Funkcija regulacije ON/OFF, P, PI, PD, PID, podesiva,
Podaci Čuvanje podataka u E2 memoriji
Komunikacija Modbus RTU / 485
Logiranje USB stick / SD card
Alarmi 4 programabilna alarma (apsolutni, relativni, regulacijski , ...)

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
