Provodne sonde PI
|
 Kataloški broj »
|

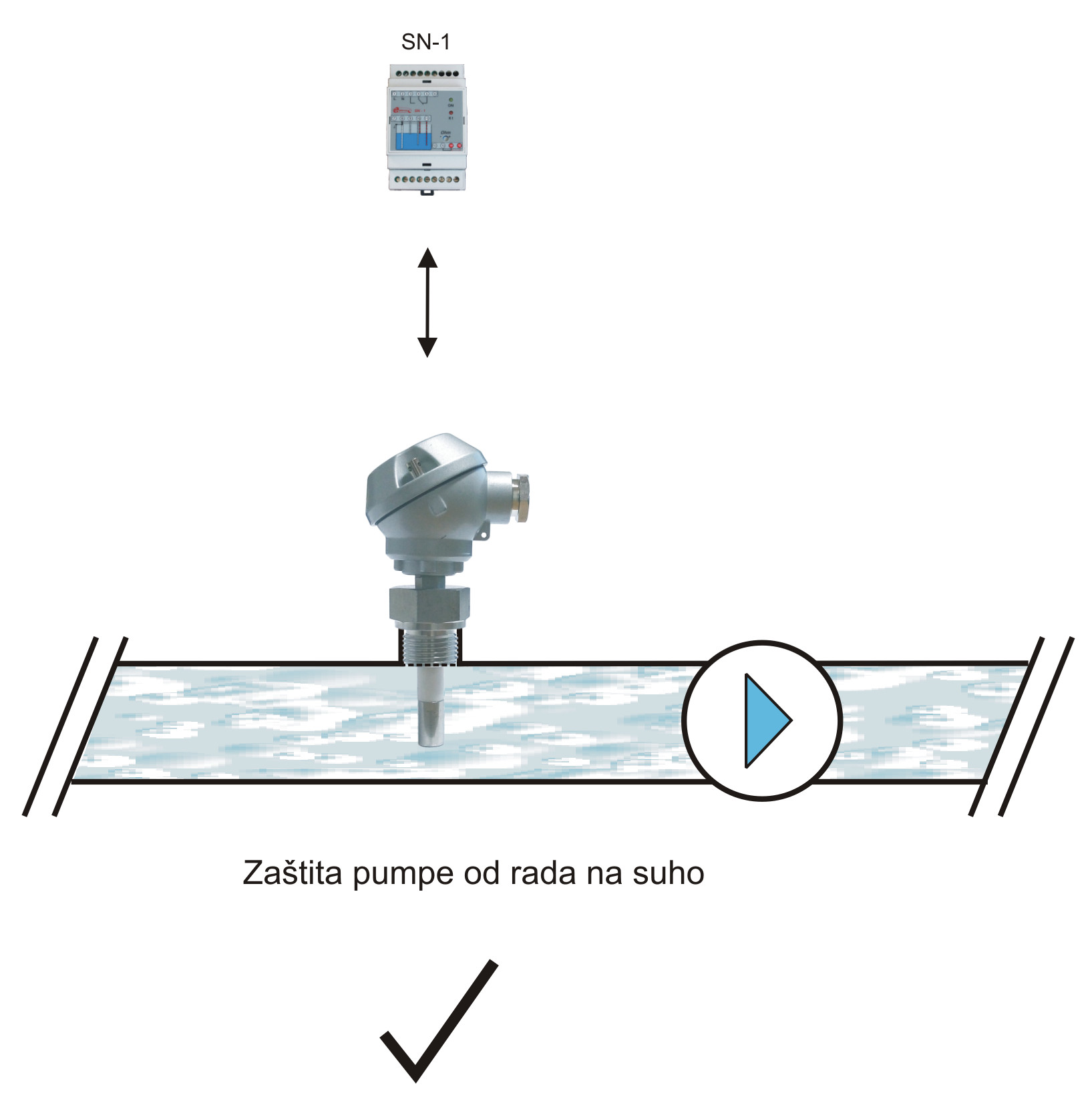

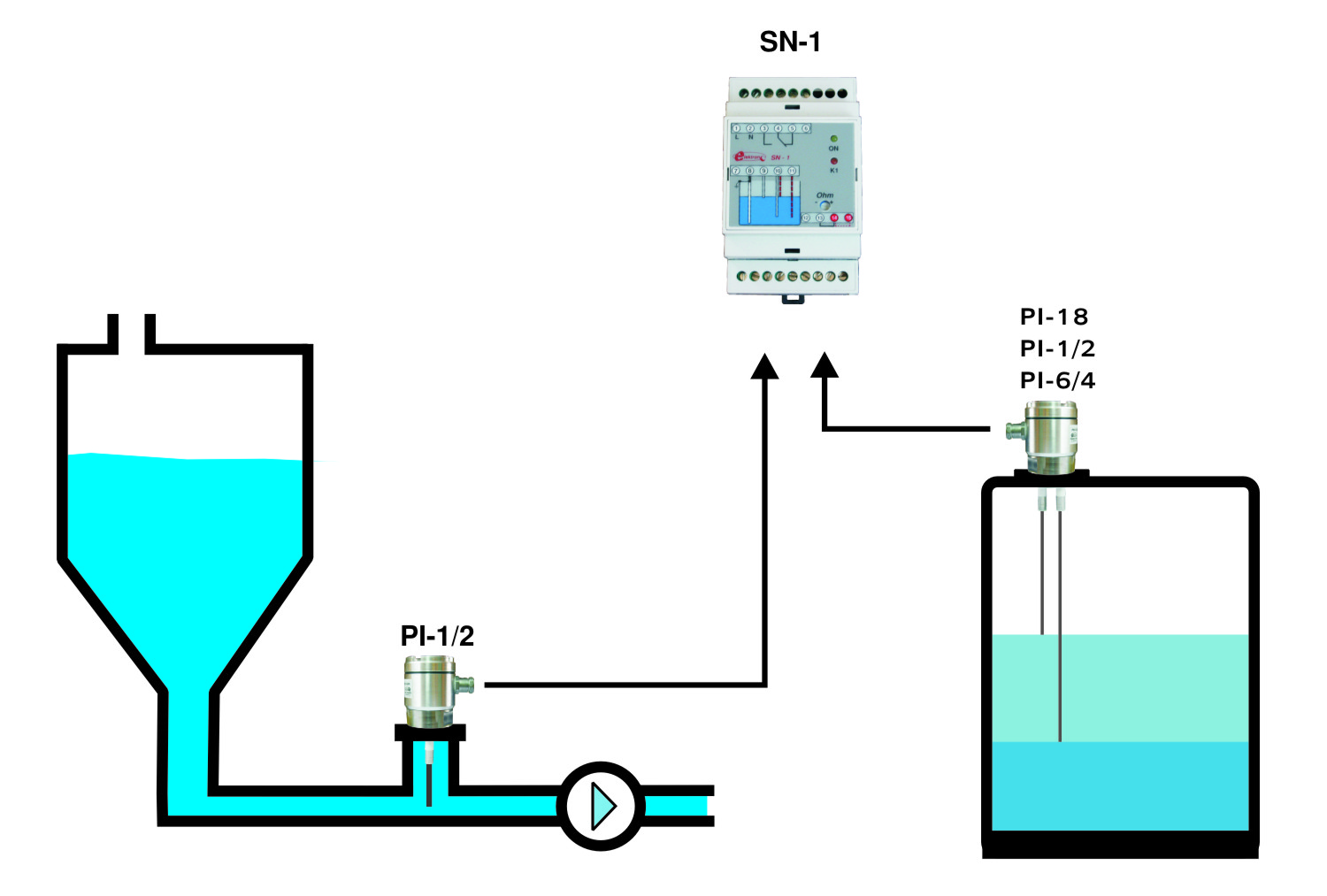

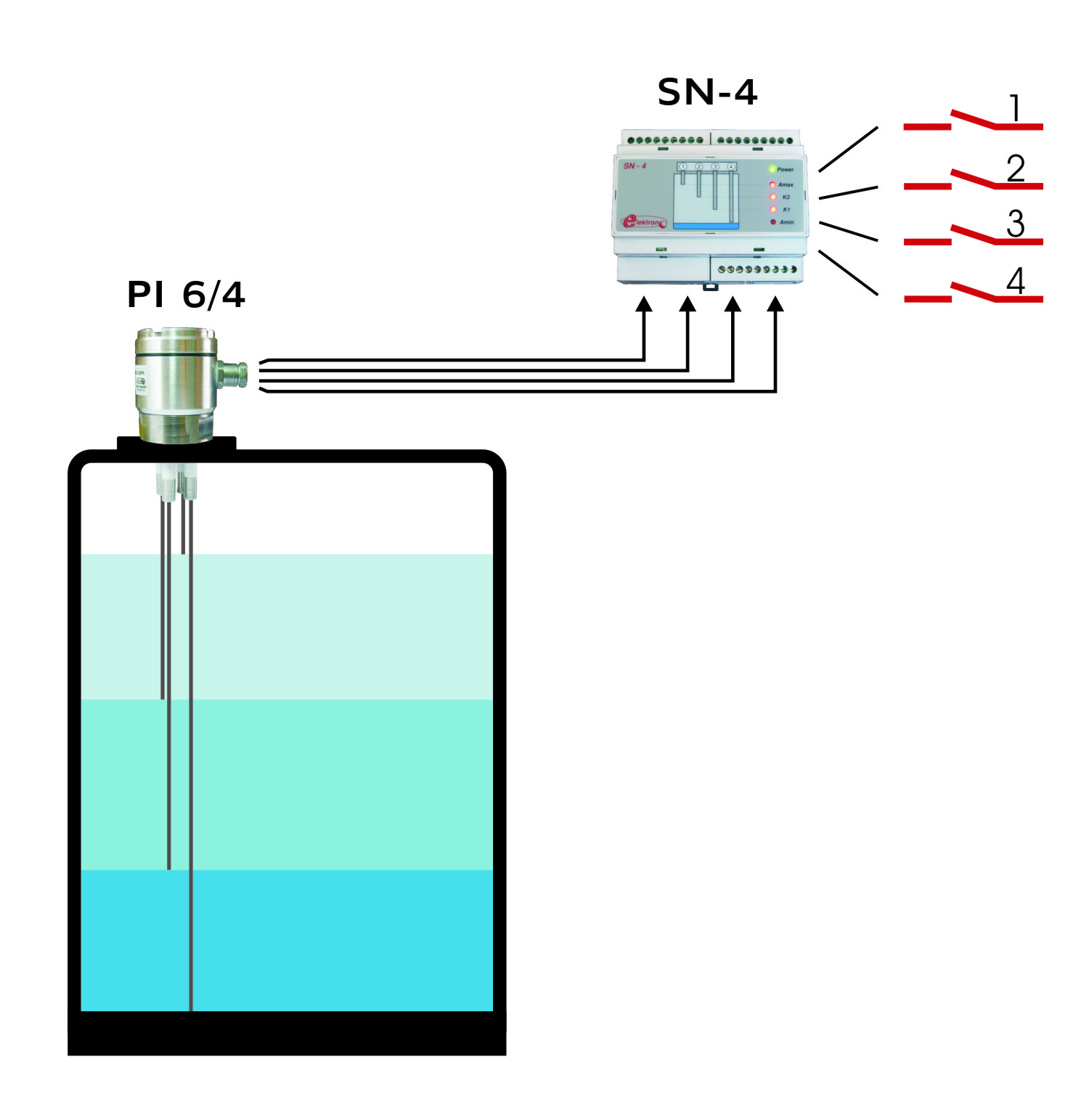

Provodne sonde imaju funkciju provodjenja signala iz signalizatora SN1 ili SN4 kroz tekućinu u rezervoaru, a da pri tome onemogučuju miješanje atmosfere iz rezervoara s onom izvan njega. Provodne elektrode montiraju se direktno na spremnik, kotao ili cijevovod te se sa žicama spajaju na signalizatore SN1 ili SN4 kojima se funkcija podešava prema potrebi sustava: dopunjavanje rezervara, ispumpavanje spremnika, dopunjavanje kotla, signalizacija minimalnog nivoa u kotlu, ...
.jpg)
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
 Tehnicke upute » |
|||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||

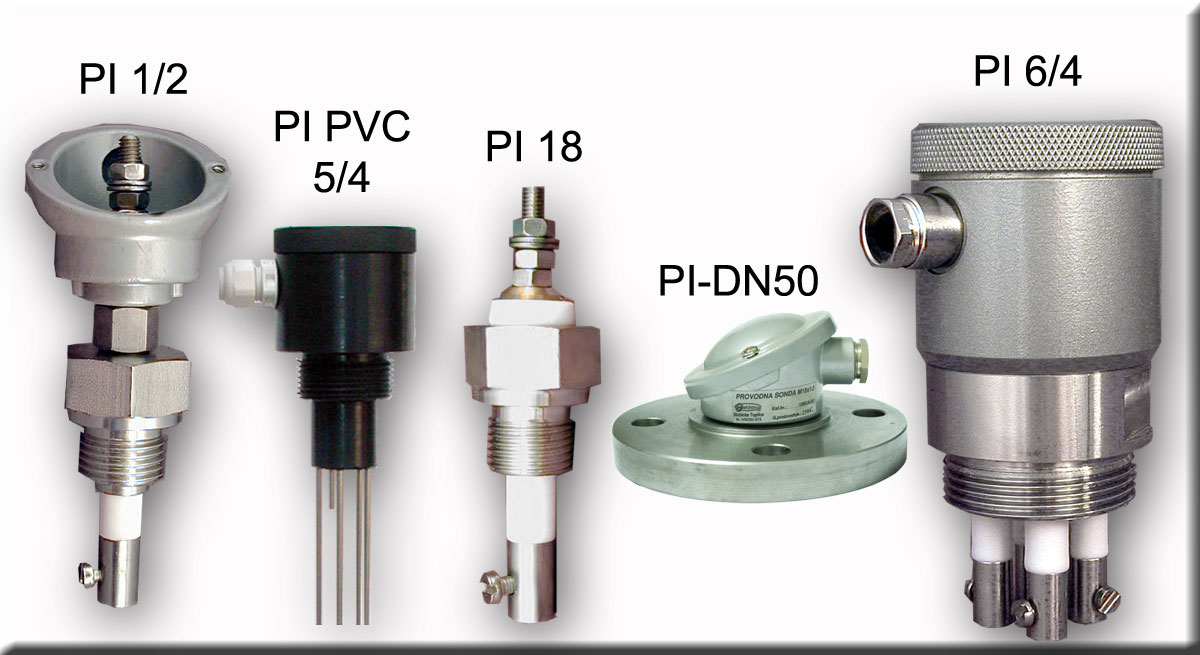

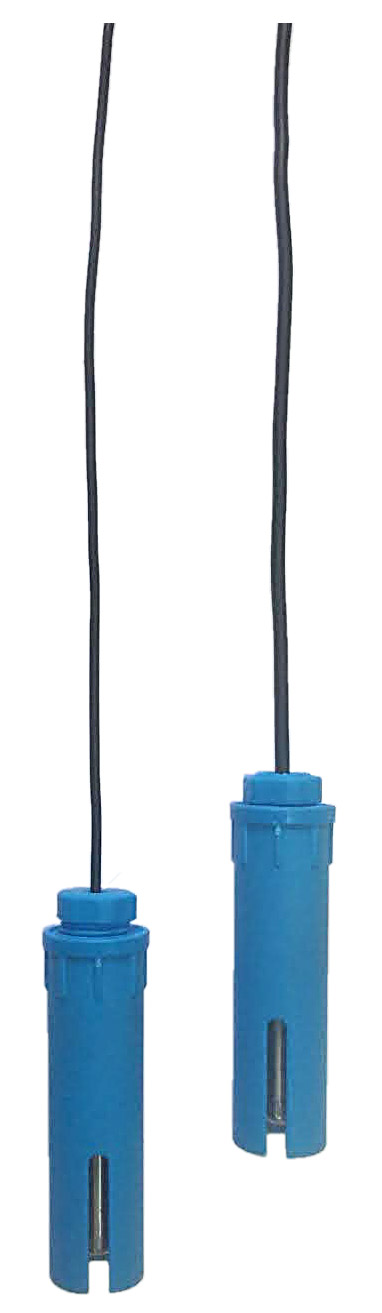

| Tip | PI-18 | PI-1/2 | PI-6/4 | PI-IP65 | PI-DN50 | PI-SN | PI-PO1 | ||||||||||||||||||||||
| Dimenzija uvrtnog dijela | M 18x1.5 | G 1/2" | G 6/4" | G 6/4" | Dimenzija prirubnice: DN 50 NP 25/40 |
G 3/4" | Bez priključka | ||||||||||||||||||||||
| Radna temperatura | 1 - 180 *C | 1 - 180 *C | 1 - 180 *C | 1 - 180 *C | 1 - 180 *C | 1 - 180 *C | 0 - 80 *C | ||||||||||||||||||||||
| Radni tlak | -1 do 25 bara | -1 do 25 bara | -1 do 25 bara | -1 do 25 bara | -1 do 25 bara | -1 do 25 bara | 1 bar | ||||||||||||||||||||||
| Broj elektroda | Jedna | Jedna | 2-4 | 2-4 | Jedna | Dvije | Jedna | ||||||||||||||||||||||
| Materijal tijela elektrode | W.Nr.1.4571 | W.Nr.1.4571 | W.Nr.1.4571 | W.Nr.1.4571 | W.Nr.1.4571 | W.Nr.1.4571 | Polipropilen | ||||||||||||||||||||||
| Priključna glava | Bez zaštite | Tip F | Tip A | IP 65, W.Nr.1.4571 | IP 54 | IP 54 | IP 68 | ||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
