Signalizator razine s plovkom za bočnu ugradnju ER-BPS
|
 Kataloški broj »
|

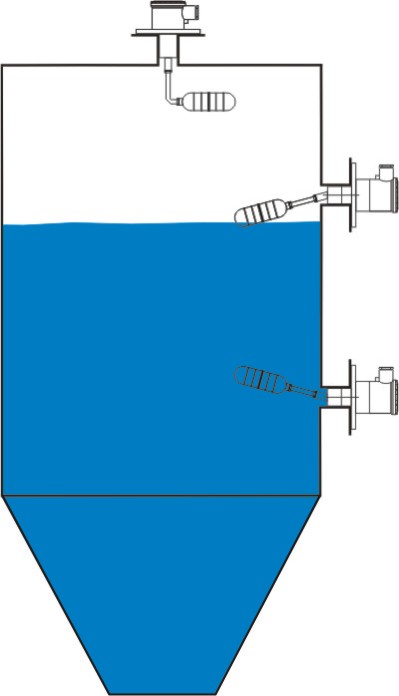

Signalizator razine s plovkom za bočnu ugradnju koristi se za nadzor razine u rezervoarima, tankovima i ostalim posudama pod tlakom. Princip rada je da plovak koji se nalazi u rezervoaru mijenja svoju poziciju u odnosu na razinu tekućine u rezervoaru. Promjenom položaja plovka za više od 22° kontakt za signalizaciju mijenja stanje iz ON u OFF ili obratno.
Primjena:
- za regulaciju razine u rezervoarima
- za signalizaciju alarmne razine (MIN i MAX)
- za uključivanje i isključivanje pumpi i ventila
Signalizator razine ima 2 vrste kontakata: MICRO kontakt i REED kontakt, koji se primjenjuju prema potrebi:
- MICRO kontakt do max. 100°C,
- REED kontakt max. 1A, 33W, 220Vac/200Vdc.
Signalizatori posjeduju tipske ateste "ABS" American Bureau of Shipping (USA), Germanischer LLoyd (Njemacka), Nepsi odobrenje No.GYJO3349ExdIIBT3~T6, odobrenje za expozivnu atmosferu za MODEL LF odnosno FF, PTB odobrenje No.05 ATEX 1025 ExII2GEExdIIBT3~T6; ExII2DIP65T3~T6
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||
| Tip | ER-BPS (<30 tipova) | ||||||||||||||||||||||||||||
| Materijal kućišta | Aluminij (IP65) | ||||||||||||||||||||||||||||
| Tekućine (spec. težine) | 0.25, 0.55, 0.65 | ||||||||||||||||||||||||||||
| Radna temperatura | -20 do 100 °C -40 do 200 °C -40 do 350 °C |
||||||||||||||||||||||||||||
| Priključak | Prirubnica Navojni |
||||||||||||||||||||||||||||
| Kontakt tip | SPDT (1C) | ||||||||||||||||||||||||||||
| Kontakt snaga | (5A / 250 Vac) (1A / 30W, 220 Vac) |
||||||||||||||||||||||||||||
| Radni tlak | 10, 15, 30 bara | ||||||||||||||||||||||||||||
| Materijal | SUS 304 | ||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
