Bargraf pokazivač s 4 kanala EDPB
|
 Kataloški broj »
|
Bargraf pokazivač s 4 neovisna bargrafa za prikaz 4 analogna ulazna signala. Ulazni signal moze biti neki od standardnih procesnih signala (0-20mA, 0-10V, ...). Uređaj je jednostavan za spajanje te nema dodatnih podešavanja. Bargraf pokazivač ima 4 neovisna bargrafa svaki s 50 segmenata što mu omogućuje odličnu preglednost u pogonima s veće udaljenosti.
Primjena:
- u upravljačkim salama za brzi pregled važnih parametara
- prikaz u kotlovnicama (nivo kotla, tlak, temperatura)
- termoelektrane (više vaznih parametara na jednom mjestu)
- šećerane

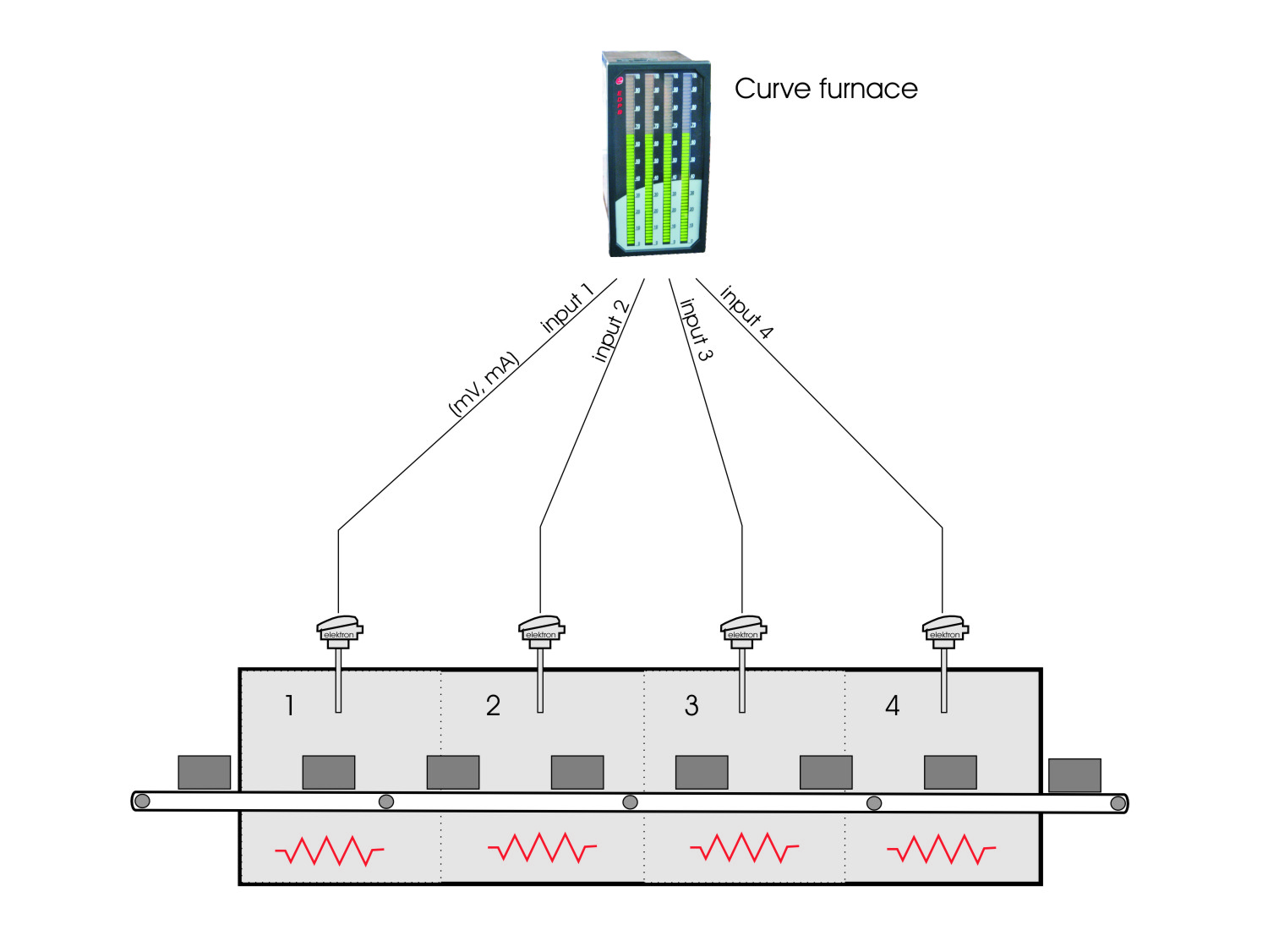

APLIKACIJSKA SHEMA >>
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||
| Tip | EDPB | ||||||||||||||||||||||||||||
| Osnovna ploča | Tastatura s folijom | ||||||||||||||||||||||||||||
| Ugradnja | Ploča s izrezom | ||||||||||||||||||||||||||||
| Kučište | 72 x 144 x 110 mm, 144 x 72 x 110 mm | ||||||||||||||||||||||||||||
| Napajanje | 230 Vac, 110 Vac, 24 Vac, 24 Vdc | ||||||||||||||||||||||||||||
| Klasa | 0.25% +- 1 bar digit | ||||||||||||||||||||||||||||
| Pokazivanje | 4x BAR pokazivač -50 segmenata | ||||||||||||||||||||||||||||
| Ulaz | 4x Univerzalni - programski (tvornički) podesiv Strujni: 0-20 mA / 4-20 mA Naponski: 0-10 V / 2-10 V |
||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
