Mikroprocesorski PID regulator OMEGA-5k

Mikroprocesorski  PID regulator OMEGA-5k
  • Petpoložajni kaskadni PID regulator
  • Četiri proizvoljno konfigurabilna alarma
  • Direktna / reverzna regulacija
  • Mogućnost upravljanja EMV pogonima (sa i bez povratne veze)
  • Ručni / automatski mod rada
  • Autotuning
  • Jednostavna upotreba
  • Pouzdanost
  • Prikaz mjerene i zadane veličine
  • 2 x univerzalni analogni ulaz (točnost 0.5%)
  • 1 x potenciometarski ulaz (položaj EMV-a)
  • 4 x izlazni relej
  • 1 x kontinuirani izlaz (opcionalno): 0-20 mA / 4-20 mA, 0-10 V / 2-10V
  • RS-485 ModBUS komunikacija prema računalu (opcionalno)
  • Isporučivo u više dimenzija (DIN standard)
Kataloški broj »

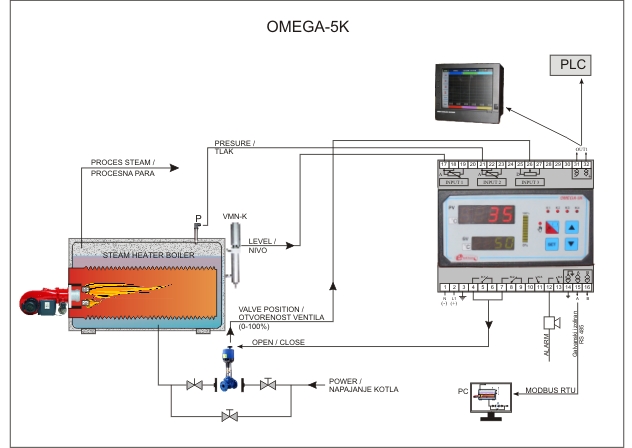

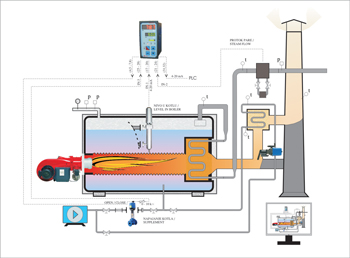

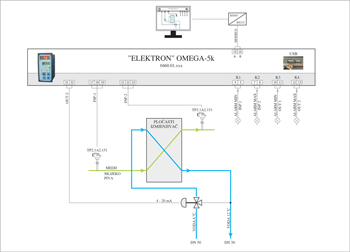

OMEGA-5k je mikroprocesorski procesni PID regulator s mogućnošću nadzora i upravljanja graničnih vrijednosti svih fizikalnih veličina. Područje primjene proteže se u vrlo širokom rasponu: prerada stakla, plastike, keramike, kemijska industrija, prehrambena industrija, kotlogradnja, strojogradnja, u tehnici grijanja i hlađenja, klimatizaciji te raznim drugim granama industrije.

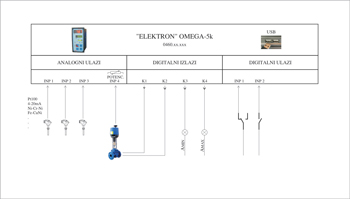

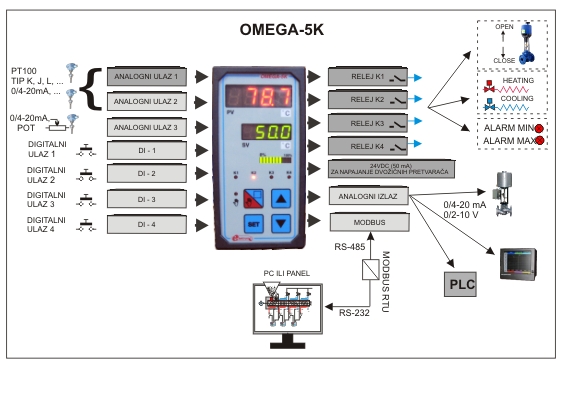

Regulator ima dvostruki univerzalni analogni ulaz (softverski podesiv) koji podržava sve termoparove obuhvaćene ITS-90 standardom, standardne strujne i naponske mjerne signale te Pt100 osjetilo temperature. Ujedno ima i posebni analogni ulaz za očitanje trenutnog položaja EM pogona (potenciometarska povratna veza).Kao izlazi na raspolaganju su četiri izlazna releja kojima se proizvoljno određuje djelovanje (npr. da li na pojedini relej djeluje alarm1, ili PID, ili alarm3, …). Kao opcija postoji i kontinuirani izlaz (standardni strujni ili naponski signal). Kontinuiranom izlazu mogu biti pridodijeljene mjerene veličine ili regulacijske veličine.

Uz automatski mod postoji i ručni mod rada u kojem korisnik poizvoljno definira trenutno djelovanje izlaza, odnosno položaj elektromotornog ventila.

Prikaz je izveden s dva LED displaya po 4 digita za prikaz procesne (mjerene) vrijednosti i zadane vrijednosti. Osim procesne i zadane vrijednosti postoji mogućnost i informativnog prikaza regulacijske veličine (na nekoliko sekundi, nakon čega se prikaz vraća na procesnu vrijednost). Parametriranje uređaja vrši se putem tipkovnice na prednjoj ploči uređaja.














Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
ELEKTRON_Tehnička_dokumentacija_ELEKTRON »
ELEKTRON_Technical_documentation »
Tehničke osobine
Tip OMEGA-5K
Napajanje 230 Vac, 50 Hz
Osnovna ploča Folija s tipkovnicom
Način ugradnje Na ploču s izrezom
Kučište 96 x 96 x 119 mm
144 x 72 x 120 mm
72 x 144 x 120 mm
Klasa 0.3 + 2 digit
Pokazivanje 13mm crveni LED pokazivač 4 digita za mjernu vrijednost
10mm zeleni LED pokazivač 4 digita za zadanu vrijednost
25mm zeleni LED BARGRAF pokazivač (10 stupnjeva)

Ulaz 2x univerzalni - programski podesivo
-Strujni 0-20 mA/4-20 mA
-Naponski 0-10 V/2-10 V
-Termopari J, K, L, N, E, S, R, T, B
-Otporni Pt100, potenciometri
-Ostalo (PWM signal, frekvencija) po posebnom zahtjevu
1x potenciometarski ili Strujni 0-20 mA/4-20 mA
4x logički (galvanski izolirani)
razine: = 0-6 Vdc = 12-24 Vdc
Izlaz 4 releja, 250 VAC / 5 A
0-4-20 mA kontinuirani izlaz (opcionalno)
0-2-10 V kontinuirani izlaz (opcionalno)

Regulacija PID dvopoložajna/tropoložajna, relejni kontakt 5 A, 250 V + 2 alarma
Kontinuirano 0-4-20 mA 0-2-10 V
Funkcija regulacije ON/OFF, P, PI, PD, PID, podesiva
Podaci Čuvanje podataka u E2 memoriji
Komunikacija RS-485 ModBUS (opcionalno)

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
