Dvokanalni mikroprocesorski PID regulator PCM-208i

Dvokanalni mikroprocesorski PID regulator PCM-208i
  • 2 x dvopoložajni/tropoložajni PID regulator
  • Direktna / reverzna regulacija
  • Dva proizvoljno konfigurabilna alarma po kanalu
  • Jednostavna upotreba
  • Pouzdanost
  • Prikaz mjerene i zadane veličine
  • Ručno / automatsko preklapanje prikaza po kanalima
  • 2 x univerzalni analogni ulaz (točnost 0.5%)
  • 4/8 x izlazni relej
  • 1 x kontinuirani izlaz (opcionalno): 0-20 mA / 4-20 mA, 0-10 V / 2-10V
  • RS-485 ModBUS komunikacija prema računalu (opcionalno)
  • Isporučivo u više dimenzija (DIN standard)


Kataloški broj »

PMC-208i je dvokanalni mikroprocesorski PID regulator s mogućnošću nadzora i upravljanja graničnih vrijednosti svih fizikalnih veličina. Područje primjene proteže se u vrlo širokom rasponu: prerada stakla, plastike, keramike, kemijska industrija, prehrambena industrija, kotlogradnja, strojogradnja, u tehnici grijanja i hlađenja, klimatizaciji te raznim drugim granama koje zahtijevaju signalizaciju, odnosno regulaciju mjerene veličine.

Regulator ima dvostruki univerzalni analogni ulaz koji podržava sve termoparove obuhvaćene ITS-90 standardom, standardne strujne i naponske mjerne signale te Pt100 osjetila temperature. Po svakom mjerno-regulacijskom kanalu, uz PID modul, na raspolaganju su i dva proizvoljno konfigurabilna alarma (korisnik konfigurira djelovanje alarma – minimum, maksimum, zadan apsolutno, zadan relativno u odnosu na setpoint, …).

Po pitanju izlaza na raspolaganju su 4/8 izlaznih releja kojima se proizvoljno određuje uzrok djelovanja (npr. da li na pojedini relej djeluje alarm1 prvog kanala, ili PID prvog kanala, ili alarm2 drugog kanala, …).Kao opcija postoji i kontinuirani izlaz (standardni strujni ili naponski signal). Kontinuiranom izlazu mogu biti pridodijeljene ili mjerene veličine (ulaz1, ulaz2) ili regulacijske veličine pojedinog kanala.

Prikaz je izveden s dva LED displaya po 4 digita za prikaz procesne (mjerene) vrijednosti i zadane vrijednosti. Prikaz mjerene i zadane vrijednosti moguće je mijenjati po kanalima manualno ili pak postoji mogućnost automatskog preklapanja prikaza po kanalima. Parametriranje uređaja vrši se putem tipkovnice na prednjoj ploči uređaja.

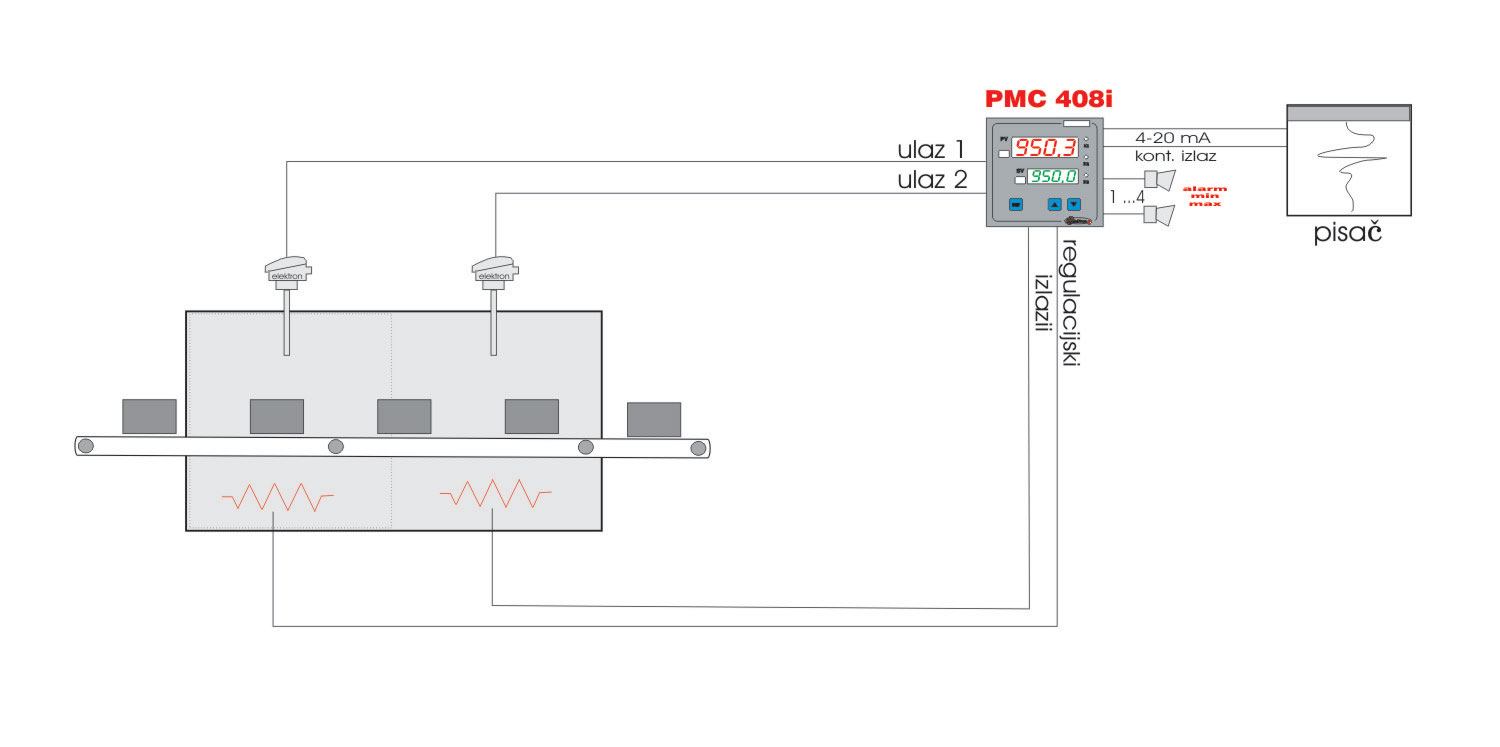

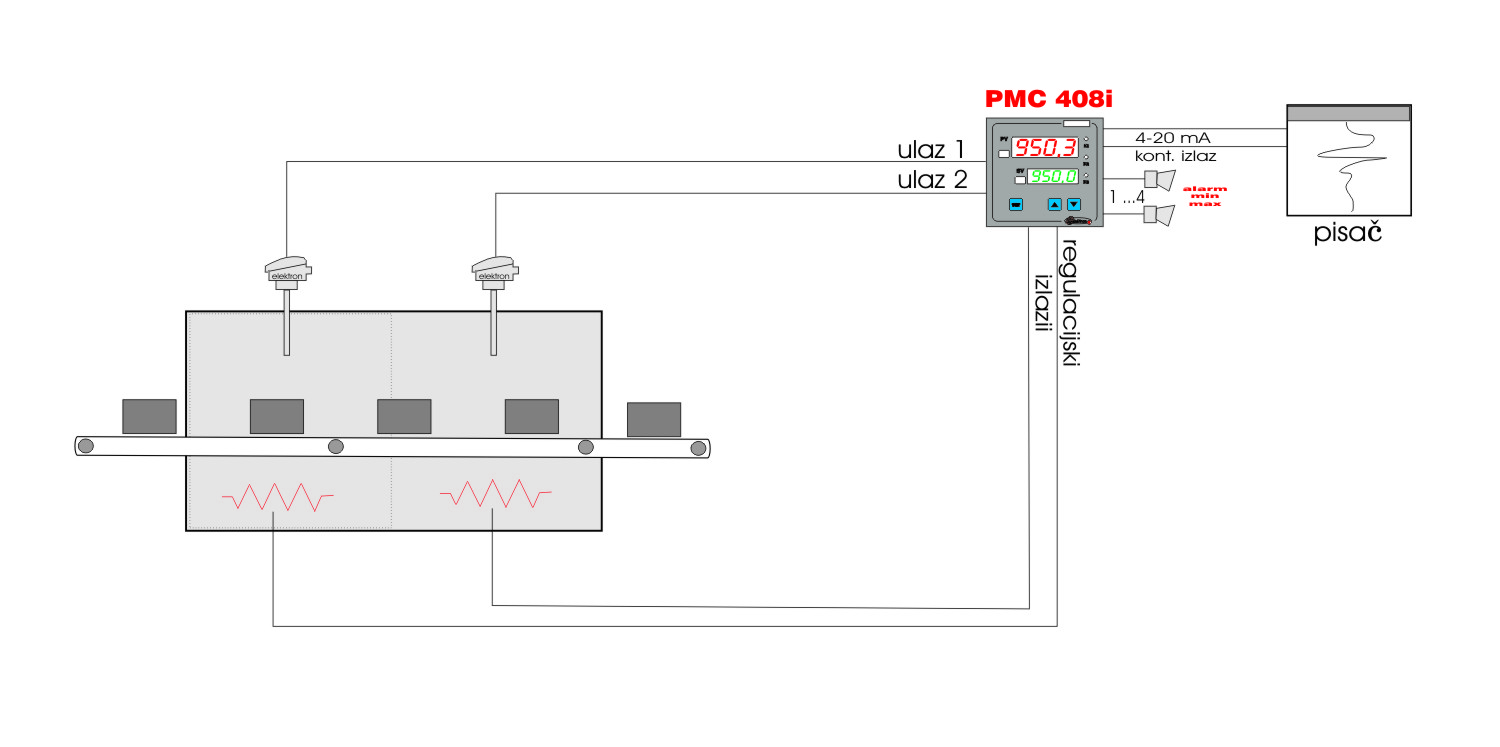

APLIKACIJSKA SHEMA >>


Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Tehnička dokumentacija »
Tehničke osobine
Tip PCM-208i
Osnovna ploča Tastatura s folijom
Način ugradnje Ploča s izrezom
Kučište 96x96 mm
144x72 mm
72x144 mm
Napajanje 230 VAC
110 VAC
24VAC
24VDC
Klasa ---------------------------
Pokazivanje 13mm crveni LED pokazivač 3 ½ digita za mjernu vrijednost
10mm zeleni LED pokazivač 3 ½ digita za zadanu vrijednost
Ulaz Univerzalni - programski podesivo
Strujni: 0-20 mA/4-20 mA
Naponski: 0-10 V/2-10 V
Termopari: J, K, L, N, E, S, R, T, B
Otporni: Pt100, potenciometri
(PWM signal, frekvencija) po posebnom zahtjevu
Izlaz 4 / 8 releja, 230 VAC / 5 A
0-4-20 mA kontinuirani izlaz (opcionalno)
0-2-10 V kontinuirani izlaz (opcionalno)
Alarmi 2 proizvoljno podesiva alarma po kanalu
Funkcija regulacije ON/OFF, P, PI, PD, PID, podesiva
Podaci Čuvanje podataka u E2 memoriji

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
