Signalizator razine sa četiri elektrode SN-4

Signalizator razine sa četiri elektrode SN-4
  • Signalizacija do 4 razine.
  • Regulacija razine s histerezom + alarm.
  • Kučište: 105x90 i 96x48 mm.
  • Montaža na šinu i na ploču.
  • Ulaz 4 elektrode.
  • Izlaz relejni.
Kataloški broj »

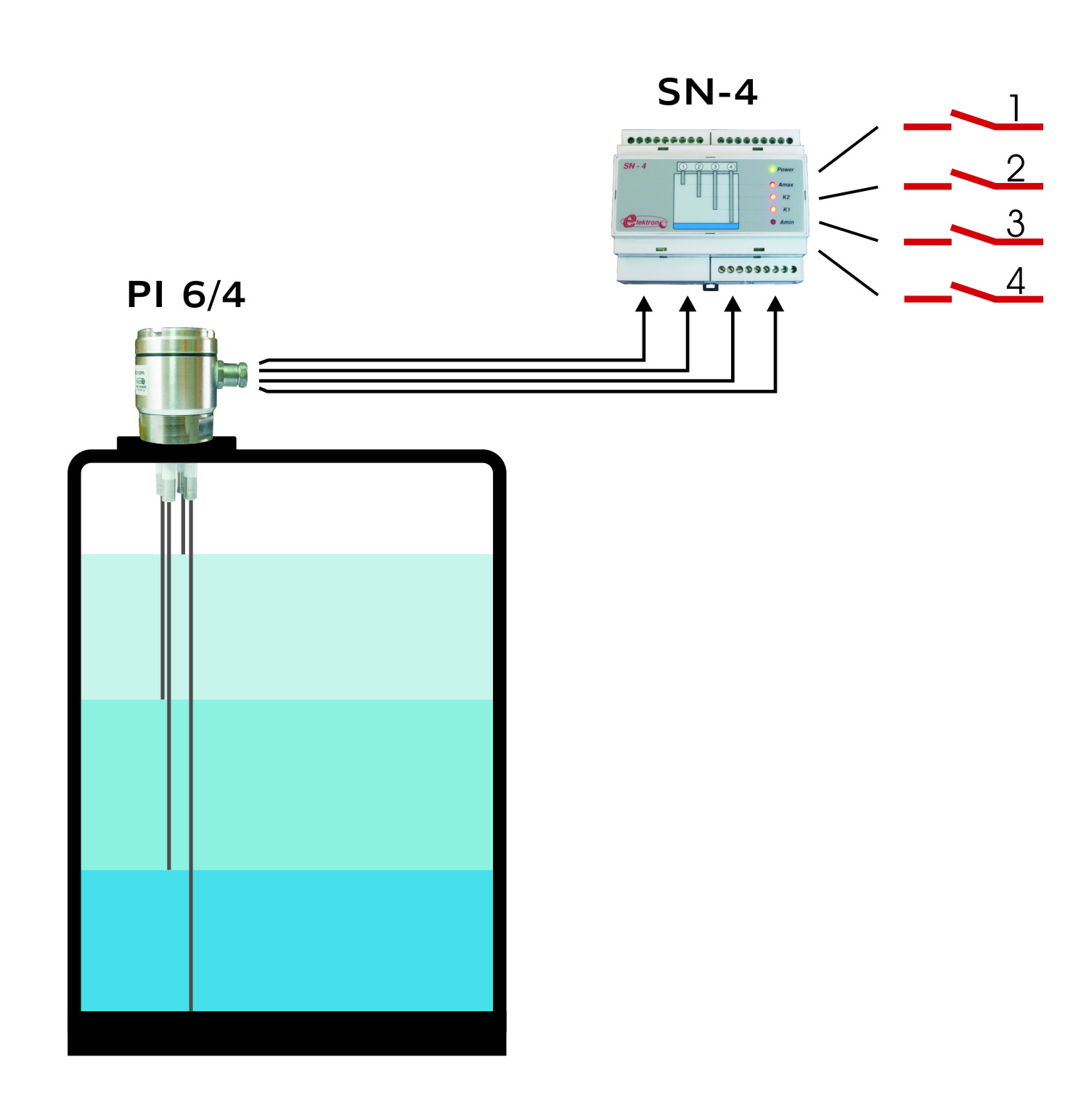

SN-4 namjenjen je za reguliranje 4 razine ili regulaciju razine s hisetrezom i mogučnošću dodatne signalizacije za 2 razine (npr. MIN i MAX), upravljanje signalnim uređajima te kao dodatni uredjaj za isključenje loženja kod niskog vodostaja parnog kotla.

Ugrađuje se u dva tipa kučišta, za montažu na šinu te za montažu u izrez panela. Na prednjoj ploči uređaja nalazi se svjetlosna indikacija za 4 razine, indikacija rada uredjaja ON, te 4 trimera za podešavanje osjetljivosti signalizatora. Priključne stezaljke su s gornje i donje strane odnosno sa zadnje strane kučišta ako se radi o kućištu za ugradnju u izrez panela.

Ovaj uređaj predviđen je za mjerenje tekućina s večom vodljivosti kao što su voda u vrelovodnim i parnim kotlovima, akumulacionim jezerima, termalnim kupkama, gradskom vodovodu itd.



Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Tehnicke upute »
Tehničke osobine
Tip SN-4
Ugradnja Montaža na šinu
Ploča s izrezom
Dimenzije 105x90 mm [šina]
96x48 mm [ploča]
Izlaz 4 x relejni 5A, 250 V
Napajanje 230 VAC
24 VDC
24 VAC
Potrošnja Cca 4 VA
Osjetljivost 5 - 50 kohma
Broj elektroda Masa + 1-4 elektroda
Radna temperatura - 10 do + 60 *C

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
