Mikroprocesorski PID regulator OMEGA-3K

Mikroprocesorski PID regulator OMEGA-3K
  • Tropoložajna / dvopoložajna regulacija + alarmi
  • Ručno / automatsko upravljanje izvršnim članovima
  • Regulacija odnosa
  • Višekomponentna regulacija
  • Regulacija s el. motornim ventilom
  • Regulacijski alarmi
  • Logiranje podataka na USB ili SD
  • RS 485 komunikacija Modbus
  • Autotuning
  • Isporučivo u više DIN dimenzija
Kataloški broj »

OMEGA-3k  je napredni PID procesni regulator s mogućnošću nadzora i upravljanja graničnih vrijednosti svih fizikalnih veličina.
Područje primjene proteže se u vrlo širokom rasponu: prerada stakla, plastike, keramike, kemijska industrija, prehrambena industrija, kotlogradnja, strojogradnja, u tehnici grijanja i hlađenja,klimatizaciji te raznim drugim granama industrije.
Regulator spada u grupu procesnih regulatora jer posjeduje Ručno/Automatsko upravljanje izvršnim članovima ,upravljanje elektromotornim ventilom,te ima napredne funkcije za regulaciju odnosa i višekomponentnu regulaciju.

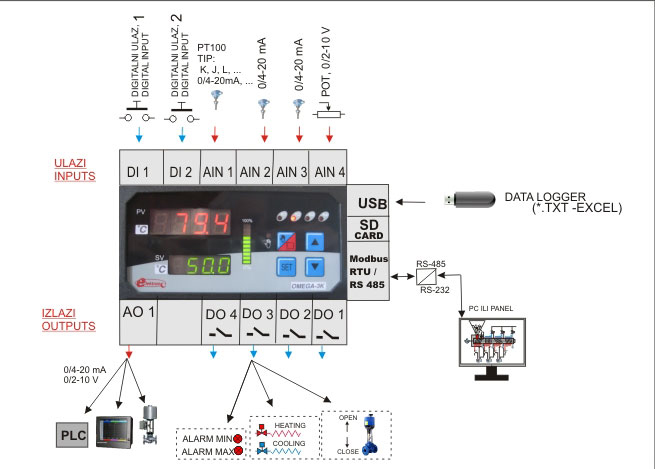

Regulator ima maximalno 4 ulaza. 1 univerzalni analogni ulaz (softverski podesiv) koji podržava sve termoparove obuhvaćene ITS-90 standardom, standardne strujne i naponske mjerne signale te Pt100 osjetilo temperature.  2. i 3. analogni ulaz strujni su ulazi 0/4 - 20 mA, a 4. analogni ulaz je za spajanje potenciometra (povratna veza s ventila ili ...).

Po pitanju izlaza na raspolaganju su 2 ili 4 izlazna releja. Analogni izlaz standardni naponski ili strujni za upravljanje s kontinuiranim ventilima ili samo kao signal prema pisaču ili PLC u. Kontinuiranom izlazu mogu biti pridodijeljene mjerene veličine sa svih ulaza ili regulacijske veličine.

Prikaz je izveden s dva LED displaya po 4 digita za prikaz procesne (mjerene) vrijednosti i zadane vrijednosti. Osim procesne i zadane vrijednosti postoji mogućnost informativnog prikaza regulacijskih
veličina parametara P, I, D, što nam pomaže kod podešavanja regulacije procesa. Parametriranje se vrši putem tipkovnice na prednjoj ploči uređaja.


Funkciju rada uređaja korisnik bira samostalno u sklopu izbornika u uređaju.



NOVO !!! : Spremanje podataka na USB stick, ili SD karticu (Data logger). Spremanje mjerenih vrijednosti sa analognih ulaza i izlaza te stanja digitalnih ulaza i izlaza na USB ili SD karticu. Podešavanje intervala spremanja.


NOVO !!! : Biranje Funkcijske sheme prema kojoj uređaj radi. Biranjem pojedine sheme automatski se postavljaju parametri regulatora na odgovarajuću vrijednost.
Korisnik u tom slučaju podešava samo regulacijske parametre (P, I, D, alarmi, ...).




    Grijanje s ventilom bez povratne veze
    Grijanje s ventilom s povratnom vezom
    Grijanje- Hlađenje + Alarm MIN + Alarm MAX
    Višekompšonentna regulacija
    Regulacija odnosa
    ...

NAJČEŠĆE PRIMJENE:

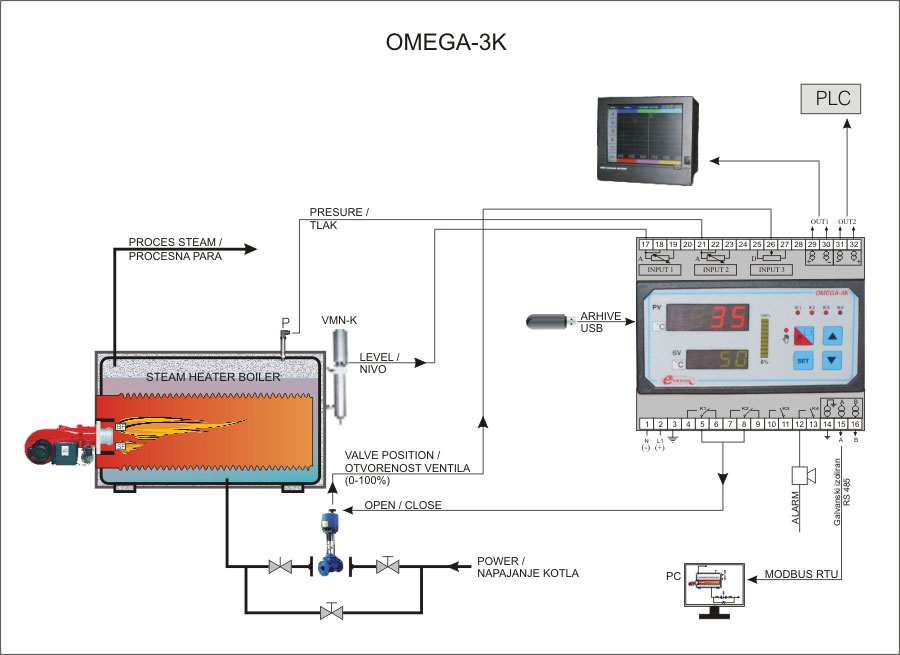

Regulacija nivoa u kotlovima
                parametri:  -nivo u kotlu
                                    -otvorenost napojnog ventila
                                    -protok pare

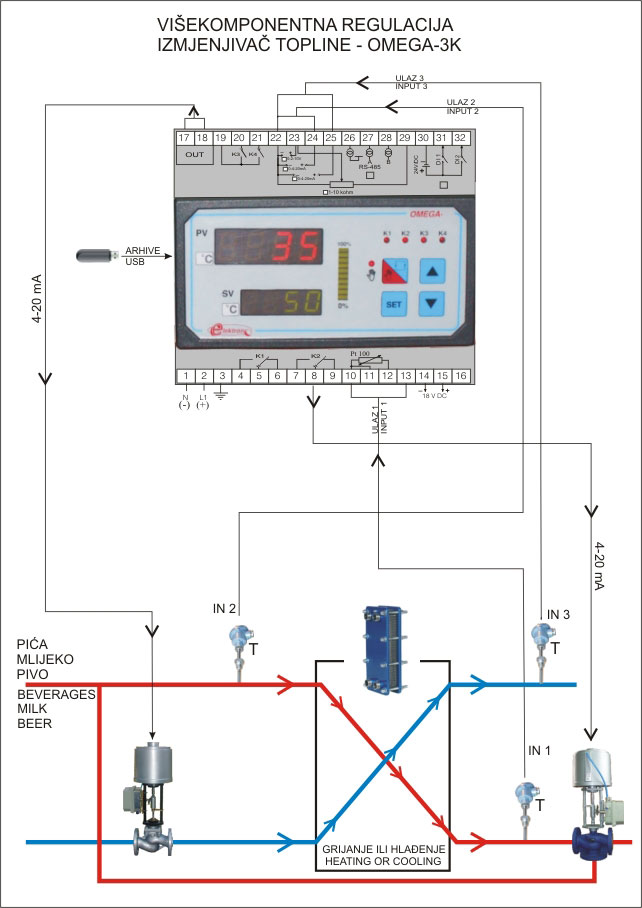

Regulacija temperature na izmjenjivačima
                 parametri: -temp. medija na ulazu,
                                    -temp. medija na izlazu,
                                    -temp. medija za grijanje ili hlađenje.

Regulacija temperature s motornim ventilom
                RUČ / AUTO UPRAVLJANJE

Kaskadna regulacija temperature s elektro grijačima






Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Brošura_HR »
Softver za vizualizaciju E300 »
Tehnička dokumentacija »
Tehničke osobine
Tip OMEGA-3K
Osnovna ploča Tastatura s folijom
Način ugradnje Na ploču s izrezom
Kučište 96 x 96 mm
48 x 96 mm
96 x 48 mm
144x72 mm
72x144 mm
48x48 mm
Napajanje 230 Vac
24 Vdc
24 Vac
110 Vac
Točnost 0.3% + 2 digita
Pokazivanje 13 mm crveni LED pokazivač 4 digita za mjernu vrijednost
10 mm zeleni LED pokazivač 4 digita za prikaz programa i segmenta
Ulaz Univerzalan - programski podesiv

Strujni: 0-20 mA, 4-20 mA, 20-0 mA, 20-4 mA
Naponski: 0-10 V, 2-10 V, 0-5 V, 1-5 V, 0-50mV, 0-60 mV
Termoelementi: L,J,K,S,R,T,N,E,B
Otporni: Pt100/200/500/1000 , Ni100/200/500/1000, Cu53, potenciometri
Po posebnom zahtjevu: PWM signal, frekvencija
Izlaz 2/4 releja , 250 Vac/5A
0/4-20mA, 0/2-10V, 0/1-5V kontinuirani izlaz (opcionalno)
Regulacija Dvopoložajna / tropoložajna / regulacija odnosa
Funkcija regulacije ON/OF , P , PI , PD , PID , regulacija odnosa, podesiva
Podaci Čuvanje podataka u E2 memoriji
Komunikacija Modbus RTU / 485
Web server
Usb + SD card
Modbus tcp
Modbus RTU/485+USB+SD card

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
