Indikator razine s magnetnim listićima - za bočnu ugradnju ER-BI
|

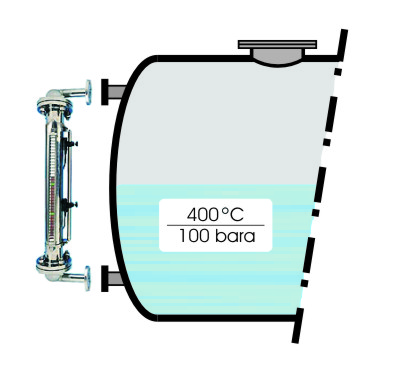

Indikator razine sa magnetnim listićima - ugradnja izvan rezervoara, kotla (bočna montaža).
Razina u samom rezervoaru može se jednostavno vidjeti iz promjene boje "zastavica"-magnetnih listića. Opcionalni uređaji, magnetni prekidači i kontinuirani pretvarač razine 4-20 mA mogu se dodati da bi dobili električni signal koji odgovara razini u rezervoaru. Indikator razine koristi hidrostatsku metodu za prikaz razine u rezervoaru.
Primjena:
- u aplikacijama sa visokim temperaturama i visokim tlakom
- u aplikacijama sa jakim kiselinama i lužinama
- u aplikacijama koje su u Ex zoni
- pretvarač razine 4-20 mA i magnetni prekidač mogu se mijenjati u toku rada
- mogu raditi i bez napona napajanja (pokazuju nivo bez napona napajanja)
- mnogim aplikacijama za proizvodnju energije, kotlovi i bojleri, petrokemijska industrija i obrada otpadnih voda.
Dokumentacija: | |||||||||||||||||||||||||||||
Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
Tehnička dokumentacija » | |||||||||||||||||||||||||||||
Tehničke osobine | |||||||||||||||||||||||||||||
Tip | ER-BI | ||||||||||||||||||||||||||||
Materijal | 1: SUS304 - 140 °C 2: SUS304 - 400 °C (350 °C -sa ventilom) 3: SUS316 - 140 °C 4: SUS316 - 400 °C (350 °C -sa ventilom) 6: PP - 80 °C 7: PVDF -120 °C 8: SUS304 - 200 °C 9: SUS316 - 200 °C A: PP sa zaštitnim slojem - 80 °C B: PTFE sa zaštitnim slojem - 120 °C C: Odstranjiva izolacija 400 °C D: Grijanje - 100 °C |
||||||||||||||||||||||||||||
Pokazivanje | Pokazivač s magnetnim listićima 1. EFB-0750 2. EFB-0740 3. EFB-0700 4. ostalo |
||||||||||||||||||||||||||||
Krajnji i spojni priključak | Krajnji gornji i donji priključak: A:poklopac B:ravni gornji dio s priključkom C:dupla prirubnica s priključkom D:ravni gornji dio s ventilom E:dupla prirubnica s ventilom F:ostalo Priključak bocni: A:prirubnica B:pritezni vijak C:vijak s maticom D:uzi komad cijevi F:ostalo |
||||||||||||||||||||||||||||
Radni tlak | 1. -1 - 10kg/cm2 2. -1 - 25kg/cm2 3. -1 - 50kg/cm2 4. -1 - 100kg/cm2 5. 0 - 5kg/cm2 (za plastiku) |
||||||||||||||||||||||||||||
Dužina P-P (prirubnica-prirubnica) | min - 150 mm max - 5800 mm |
||||||||||||||||||||||||||||
Magnetni kontakt | REED SWITCH 1A/30W 240V, IP67 | ||||||||||||||||||||||||||||
Kontinuirani kontakt | Pretvarač 4-20 mA Napajan iz petlje, 2-zicni |
||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
